Автор Тема: Какие темы статей интересуют?
kraz
Администратор
Сообщения: 365
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 5, 2013, 10:55
Цитата

Давайте сопрем и честно поместим ссылку на источник в хвосте статьи...

Да вот не хотелось бы.
Ну и кроме прочего - статьи как правило зубодробительные, формула на формуле, их в любом случае приходится перелопачивать.

сможет ли кто-нибудь придумать методику изготовления модуля Пельтье ранее, чем он был изобретен?

Все, что было изобретено, можно сделать раньше. Когда на пару месяцев, а когда на пару тысячелетий.
Но вот зачем вам модуль Пельтье?
Для холодильника, как написал vashu1?
Но не забывайте, что к этому модулю должен прилагаться электрический генератор, который будет штукой посложнее.

Hludens
Про
Сообщения: 196
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 9, 2013, 11:34
Цитата

Кстати, можно добавить в паровые машины три занятных агрегата:

  • Шиберную пневмо/паро/гидро машину.
  • Коловратник Н. Н. Тверского(вообще то практически шиберная, только с нестандартным способом запирания)
  • Дисковую турбину Тесла.

Достоинства сих агрегатов- Как ни странно простота и довольно высокий КПД.

Тесловскую изготовить относительно сложно (требуется нормальная, тонкая листовая сталь фиксированной толщины), хотя сами детали на порядок проще чем у обычного паровика. Но КПД больше 50%, и возможность работать не на самых высоких оборотах подкупают...

Шиберная имеет главное достоинство- даже при говенных, истираемых материалах она держит минимальные зазоры. Простота ее изготовления вопрос спорный, но за счет меньшей требуемой точности она проще обычной паровой.

Коловратник Тверского требует шестеренок и довольно большой точности изготовления. Но зато по числу деталей бьет обычный паровик с большим запасом 🙂

3.ы. И в очередной раз прошу, 5 минут между сообщениями это за гранью добра и зла, опубликовал, заметил ошибку в оформлении и сиди 5 минут жди пока редактировать разрешат...

Olga G.
Осваивающийся
Сообщения: 42
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 10, 2013, 09:23
Цитата

Но вот зачем вам модуль Пельтье?

Из статьи:
..."Если углубиться в историю этого вопроса, то можно узнать много интересного. Оказывается, у нас еще до войны в 40-е годы выпускались портативные тепловые электрогенераторы на эффекте Пельтье-Зеебека. Генератор одевался на стекло керосиновой лампы и давал ток, достаточный для питания лампового передатчика или приемника. Этими генераторами пользовались партизаны..."

kraz
Администратор
Сообщения: 365
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 11, 2013, 23:39
Цитата

Про разные коловратники нужно разбираться отдельно.
Я не верю, что не было причин, чтобы их массово производить.

Настройки форума пофиксил.

Про элемент пельтье:
Это полупроводник со всеми вытекающими - требуется сверхчистые материал, сверхчистые помещения и всякие сложнодобываемые элементы (типа теллурида висмута и германида кремния). Вобщем - нереализуемо.

Hludens
Про
Сообщения: 196
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 12, 2013, 19:10
Цитата

тепловые электрогенераторы на эффекте Пельтье-Зеебека.

никаких полупроводников, просто два вида металлов и точечная сварка 🙂

kraz
Администратор
Сообщения: 365
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 13, 2013, 01:16
Цитата

А, извиняюсь, я подумал про охлаждающие элементы, то есть обратный эффект.
Это да, это два металла. Правда, типа платина-хром, но сейчас такого нет - все полупроводники, фактически такие же, как и в охлаждающем елементе пельтье, но КПД низкий.

Вобщем - если вы в 19-м веке и вам нужно зарядить мобилу... Ну лучше все равно поискать другие способы.

Hludens
Про
Сообщения: 196
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 13, 2013, 14:13
Цитата

Про разные коловратники нужно разбираться отдельно.
Я не верю, что не было причин, чтобы их массово производить.

Вера тут не причем 🙂 Вы просто не туда смотрите.
Коловратники живут и процветают 🙂 Надо только знать где искать 🙂 Паровые машины нынче не в моде а вот пневмо- до сих пор используются 🙂
Шиберные пневмомоторы весьма распространены.
Я думаю не распространились все эти технологии из за того что появились не вовремя. Турбина Тесла появилась когда уже были обычные турбины. Особых преимуществ кроме простоты конструкции Тесловская турбина не имеет, разве что более высокий КПД на низких оборотах, а на высоких у обычной турбины КПД повыше будет. Зато имеет недостаток- мощности выше 100кВт для нее сильно осложнены проблемами прочности дисков. Короче при наличии отработанной технологии норамльных турбин возится с простой, но менее эффективной- нет смысла.

Коловратники появились в начале 20 века, в России, начали использоваться, но тут шарах-революция.
Что мы в результате имеем? Отработанную, легко и привычно масштабируемую технологию поршневых машин и несовершенную технологию коловратников. Кто станет ее внедрять в производство? Особенно крупное? Как результат коловратники вытеснены в область малых машин и насосов. Пневмогайковерты, гидронасосы, гидромоторы...

Для попаданца же простота турбины Тесла является весьма подкупающей, а ее способность относительно эффективно работать даже на низких оборотах- вообще ставит ее вне конкуренции!
Вот вам цитатка с форума:

турбина на 2 кВт у меня имеет 5 дисков, диаметром 67 мм - умещается на ладошке, весит вместе с корпусом около 200 грамм (люмонь)

автор держит под мышкой турбину на 110 ЛС из 5 дисков, при 3000 об/мин.

Да за такой агрегат попаданец душу продаст! 6000, а тем более 3000 оборотов в минуту это не слишком много, с такой скоростью даже шкив с ремнем работать будут, не говоря уж о подшипниках скольжения.
Так что станки, катера, даже корабли небольшие - с такой турбиной более чем доступны.

Вобщем - если вы в 19-м веке и вам нужно зарядить мобилу... Ну лучше все равно поискать другие способы.

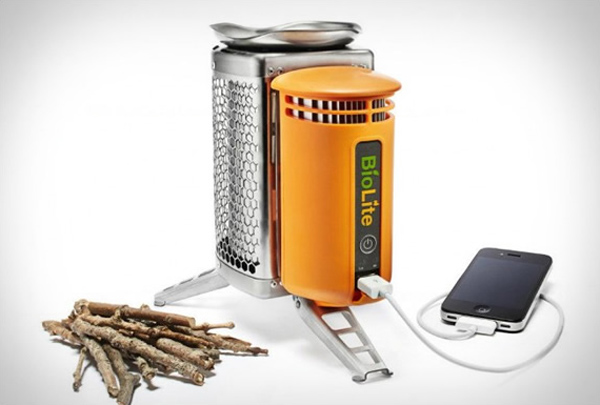

Ничуть! Если нам нужен постоянный ток (электролиз, гальванопластика, работа кристандинового радиоприемника, искрового передатчика, и т.д. то термопара - отличный источник тока! Во первых, в нем нечему ломаться (в условиях низкоквалифицированного персонала это важно)! Во вторых, простота изготовления (железо +медь или цинк вполне рабочие сочетания, просто соединений нужно побольше). В третьих, никаких дефицитных материалов, хоть в древнем Риме делай!
И, наконец, время работы ограничено горением топлива (ЛЮБОГО!). Это не гальванический элемент который может в самый неподходящий момент сесть...

Мощность у этого агрегата конечно не велика, мотор этим не покрутишь, но электричество полезно и в малых дозах 😉

slav
Продвинутый
Сообщения: 60
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 13, 2013, 16:22
Цитата

Еще очень интересно было бы прочитать про возможность построения дирижабля попаданцем. Впарить такой агрегат европейскому монарху, как австралийцы у Величко сделали, не такая уж и сложная проблема - надо только продемонстрировать преимущества дирижабля перед другими транспортными средствами, или просто представить его, как любит выражаться Павел Кучер, "статусной цацкой". Денег при этом можно получить раз в десять больше себестоимости.

Hludens
Про
Сообщения: 196
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 13, 2013, 18:05
Цитата

Еще очень интересно было бы прочитать про возможность построения дирижабля попаданцем.

Здесь чрезвычайно большое значение играет "когда". Есть две главные беды: Обшивка. Двигатель.
Для первой нужны пропитка, т.е. химия... просто клеем тут не отделаться, нужен реально воздухонепроницаемый материал. Т.е. нам нужен или каучук (в ОГРОМНЫХ количествах) или серьезная синтетика...
Второе еще страшнее. Нормальный двигатель мало мальски приличных габаритов и мощности это скорее 19 век... в другое время можно надеяться только на вундервафлю или авторский произвол. т.е. Мы получаем возможность впарить этот дирижабль максимум Наполеону. Раньше- маловероятно...

kraz
Администратор
Сообщения: 365
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 13, 2013, 18:38
Цитата

Коловратники живут и процветают Надо только знать где искать

Ну так покажите, где их искать? Я про их использование в настоящем времени и не слышал.

несовершенную технологию коловратников

Чем конкретно она была несовершенна?
Какие конструктивные сложности, сложности с эксплуатацией?
Я реально не в курсе.
Может хоть книжка какая по ним есть?

Вот вам цитатка с форума:

С какого форума цитата?

6000, а тем более 3000 оборотов в минуту это не слишком много

Это реально много, только узкие области использования или строить редуктор.

то термопара - отличный источник тока!

А можно ссылку на технология производства, из каких металлов делать и какое КПД?
И почему сейчас почти нигде не применяется?

Есть две главные беды: Обшивка. Двигатель.

Абсолютно верно. Но добавлю еще две:

Во-первых газ - водород или гелий. Дирижабль горячим воздухом не наполнить.
Во-вторых - кострукция "скелета". Это совсем не зря, что производство алюминия и дирижаблей стартовали почти одновременно...

slav
Продвинутый
Сообщения: 60
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 13, 2013, 18:49
Цитата

Каучук нам доступен тогда, когда открыта Южная Америка. Вроде у Ацтеков был какой-то ритуал, в котором использовался каучуковый мяч, то есть еще до конкистадоров каучук получали. То есть, можно рвануть вместе с волной переселенцев на запад, и уже там добывать каучук. К слову, авиация - неплохой транспорт для покрытого сплошными лесами материка.
Насчет двигателя. Винт можно крутить даже руками. В конце концов, даже как вундервафлю, можно сделать паровую турбину, а при наличии простейших металлообрабатывающих станков (типа английских бессуппортных 16 века) турбина уже выходит из категории внудервафли. Вот как раз в подшипниках и балансировке дисков - вопрос.

Hludens
Про
Сообщения: 196
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 13, 2013, 23:36
Цитата

Ну так покажите, где их искать? Я про их использование в настоящем времени и не слышал.

Краз, ну это уже не в какие ворота! Прочтите вы хоть раз предложение до конца!
В той же строчке где я говорю что вы не знаете где искать указано направление поиска. Пневмодвигатели. Шиберный (он же коловратник, он же пластинчатый) один из самых распространенных.

Чем конкретно она была несовершенна?

Тверской, насколько я понимаю, использовал неподвижный шибер, что требовало большой точности изготовления детали. Подвижный шибер снижает эти требования (хотя ширину все равно требуется подгонять относительно точно). Но у подвижного шибера свой недостаток- при БОЛЬШИХ давлениях шибер может заклинить.
Опять же, отработка вопросов смазки, уплотнения и т.д. Для обычного поршневика эти вопросы были уже многие годы как решены, а для коловратника нужно было начинать заново.
Кроме того, я не уверен что шиберный мотор так уж хорошо масштабируется. Он весьма хорошо работает в габаритах полуметрового ротора, а вот что с ним будет дальше... Во всяком случае я не знаю применения шиберных машин в больших размерах, в маленьких (например в гидротрансмиссии грузовиков, силовых гидроприводах)- сколько угодно...
Книг по шиберным машинам сколько угодно...

С какого форума цитата?

http://www.chipmaker.ru/topic/17763/
Первая подозрительная- парень как то криво считал мощность (кстати, давление у него всего 4 атмосферы), а вторая машинка вполне честная и известная.
Тесла сделал свою первую турбину с мощностью 3 лошадиных силы на фунт (!) но не успокоился, и стал доводить до 20 лошадей на фунт (хотя до этого предела не достиг вроде)
http://www.electrolibrary.info/tesla/book14.htm

Это реально много, только узкие области использования или строить редуктор.

Разумеется редуктор! Я ж и указал, что на таких скоростях еще вполне шкивы работают, да и для станочных электродвигателей это вполне обычная скорость. Так что подогнать ее под нормальные обороты не проблема.

А можно ссылку на технология производства, из каких металлов делать и какое КПД?
И почему сейчас почти нигде не применяется?

например из никеля и сплава сурьмы с цинком. или Платина+ железо. вот тут есть книжка http://electrik.info/termogen.zip

Не применяется потому что КПД в заднице 🙂 Кпд лучших(!) ТЭГ составляет ~ 15%. А если делать из железок без полупроводников то хорошо если 1% будет.
Хотя пару аппаратов такого типа, промышленного производства, видел в продаже для выживальщиков ... http://pandoraworld.su/index.php?/topic/1378-%D0%B7%D0%B0%D1%80%D1%8F%D0%B4%D0%BD%D0%BE-%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%BE-%D1%80%D0%B0%D0%B1%D0%BE%D1%82%D0%B0%D1%8E%D1%89%D0%B5%D0%B5-%D0%BD%D0%B0-%D0%B4%D1%80%D0%BE%D0%B2%D0%B0%D1%85/
Ну и у военных http://www.npp-kvant.ru/production/thermo/generator.php

Абсолютно верно. Но добавлю еще две:

Ну я бы их не стал называть... уж если вы решили такие проблемы как оболочка и двигатель то получить водород (гелий- за гранью доступного) хоть из кислоты хоть электролизом хоть прогоном пара сквозь раскаленную железную трубу -это уже не препятствие.
А с конструкцией скелета и того проще (разумеется не для циклопических размеров)- надувные балки+растяжки вполне справляются с задачей на 2-3 местном дирижабле.

Каучук нам доступен тогда, когда открыта Южная Америка

Теоритически да, а практически, в каком количестве и в каком виде вам его привезут?
Движок- педальный? возможно конечно, но это если только на часовую увеселительную прогулку...

а при наличии простейших металлообрабатывающих станков турбина уже выходит из категории внудервафли

Это вы сильно недооцениваете сложность нормальной турбины. А так же соотношение между ее скоростью и скоростью вращения винтов. Хотя тут может помочь турбина Теслы, которую мы с Кразом обсуждаем, но и ее я б раньше Наполеона строить постеснялся, разве что в роли вундервафли

slav
Продвинутый
Сообщения: 60
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 14, 2013, 08:16
Цитата

А я и не замахиваюсь на крупносерийное производство тридцатиместных пассажирских дирижаблей. Как вундервафля - в смысле - одиночный агрегат за баснословные деньги - можно, но как серийные машины - нереально.
Насчет станка. Попаданцу всяко понадобится станок с нормальным суппортом, который Нартов изобрел еще при Петре I, а потом проболтался англам о конструкции. То есть, станок попаданец будет делать обязательно. Хотя бы для более-менее точного изготовления оружия (кремневые или игольчатые револьверы и револьверные винтовки, к примеру). Насчет реальных оборотов винта - скажу вот что. На оборотах винта в 5000 при мощности в 10 кобыл на валу винт будет иметь диаметр 80-95 сантиметров, точный угол рабочей плоскости лопасти надо будет уточнить по этой методике - http://samlib.ru/k/kucher_p_a/004_raschet_vinta.shtml.
Водород можно получить тем же электролизом, тут многоуважаемый Hludensправ. Это технологично и дешево.

Hludens
Про
Сообщения: 196
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 15, 2013, 11:05
Цитата

А я и не замахиваюсь на крупносерийное производство тридцатиместных пассажирских дирижаблей.

Даже один одно-двух местный дирижабль потребует несколько бочек свежего каучука (сами посчитайте площадь обшивки).
Нартовский станок безусловно мастхэв, но он не поможет в изготовлении классической паровой турбины. Там совсем другой уровень сложности. Кроме того, скорости при которых у паровой турбины нормальный КПД, слишком разрушительны для материалов 18 и ранее веков.

На оборотах винта в 5000 при мощности в 10 кобыл на валу винт будет иметь диаметр 80-95 сантиметров

ну да... Просто при таких оборотах винт с диаметром в 120 см кончиками будет на сверхзвук выходить. 5000 оборотов в минуту это все же ОЧЕНЬ много. Нужно однозначно снижать частоту вращения раза в два, это позволит в 2 раза увеличить диаметр, а следовательно в 4 раза повысить ометаемую площадь, что увеличит эффективность винта в разы.

Это технологично и дешево.

Ой ой... если это по вашему дешево и технологично в 18 веке то я уж не знаю что тогда сложно. Розетки то под боком у вас нету...
Наиболее простым способом является кислота+металл. Кислота то может быть и уксусом. 😉

kraz
Администратор
Сообщения: 365
Permalink
Сообщение Ответ на: Какие темы статей интересуют?
 April 15, 2013, 13:19
Цитата

2 Hludens:
Термоэлектрику я разберу, я пока не представляю какие там технологии при производстве и насколько сложно их освоить. Но что вещь для попаданца полезная - спорить нечего.

С пневмоинструментами дело имел, но никакого "шибера" не помню. Надо будет поднять документацию, где именно оно используется.

получить водород (гелий- за гранью доступного) хоть из кислоты хоть электролизом хоть прогоном пара сквозь раскаленную железную трубу -это уже не препятствие.

Вся проблема в промышленных масштабах.
В Гинденбурге 200 тыс кубометров газа (сколько нужно кислоты и металла?). Плюс сжиженный в баллонах для запаса (это еще технологии), ну и станции заправки нужно ставить на обоих концах маршрута. Это реально дорого и поэтому сложно.
